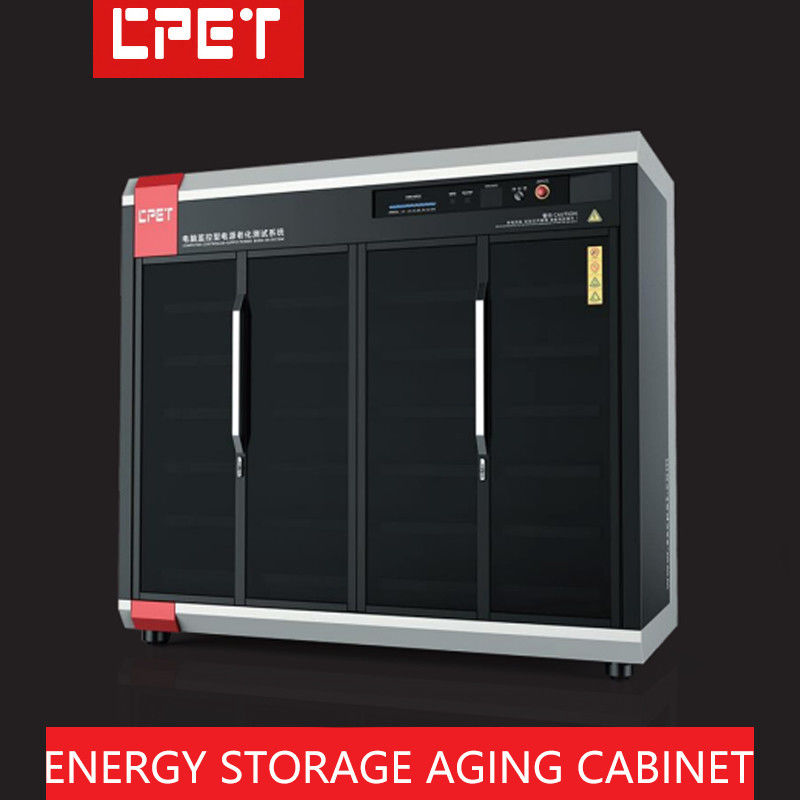

Verbrennungsschrankstruktur
und Verbrennungsmenge
Planung |
Größe des Trolleys (mm) |
L2050*W880*H2050mm (Größe eines einzelnen Brennschranks) |
| Anzahl der Trolleyschichten |
4 Schichten, Produktflächentiefe 400 mm (12 Einschmelzstellen pro Schicht) |
| Trolleybushöhe |
350 mm |
| Material der Trolleybuskonstruktion/Aussehfarbe |
20,0 mm dickes kaltgewalztes Blatt, computerweiß |
| Verfahren zur Kühlung der Lastfläche |
Oberer Turbinenabgasventilator Oberreihentyp (einfache Steuerung der Umgebungstemperatur) |
| Schichtisolierung und antistatische Methode |
Epoxydämmplatten mit Wärmeabflusslöchern auf der Oberfläche |
| Gesamtstruktur des Verbrennungsraums |
Adoptieren Sie mobilen Burn-in Split-Schrank; schönes Aussehen und leicht zu bewegen und zu kombinieren |
Einführung in Energie
Wiederherstellungsmodul
Konfiguration, Leistung
der geprüften Leistung
Versorgung und Burn-in
Anzahl |
Steuerungsmethode für das Energierückgewinnungsmodul |
Kommunikationsmodus RS485, Kommunikationsmodus RS232 für den oberen Computer |
| Modell des Energieverbrauchsmoduls installieren |
CP8118 |
| Anzahl der installierten Energieverbrauchsmodule |
8 Sätze von 8CH-Modulen pro Schicht, 32 Sätze von Burn-in-Schrank müssen installiert werden |
| Modell für die Energierückgewinnung installieren |
CP8506 +CP5302 |
| Methode zur Isolierung des Energierückgewinnungsmoduls |
Elektronischer Lastmodulkanal übernimmt photoelektrische Isolierung (Kommunikations- und Stromversorgungsolierung) |
| Anzahl der installierten Energierückgewinnungsmodule |
4 Sätze von 8CH-Energiewiederherstellungsmodulen pro Etage, 8 Sätze des gesamten Burn-in-Schranks müssen installiert werden, 6 Sätze von 5KW-einphasigen netzgebundenen Wechselrichtermodulen sind installiert |
| Entwurfsrahmen für die Modulenergiewiederherstellung |
Keine Relais, langlebiges Design (unabhängige Rechte an geistigem Eigentum) |
| Anzahl der Verbrennungsprodukte im gesamten Schrank |
Einfach-Schrank Brennen in 8 Gleichstrom-Ausgang (50W/100V/5A) Wechselstrom-Ausgang (220V/500W) unter 32 Energiespeichern |
Einführung von Elektro
Steuerung und Temperatur
Steuervorrichtung für die Leistung
Brennschrank |
Verkabelung |
Kunden angegebene Schnittstelle; Eingabeanschluss ist eine Steckdose |
| Funktionstasten der Tabelle |
Anzeige der Eingangsspannung Wechselstrom, Startschalter, Notstoppschalter |
| Leistungsverteilung und Steuerungsmodus der Trolleybus |
380 V dreiphasige Fünf-Leiter-Stromverteilung; Computerüberwachung und automatische elektrische Steuerung |
| Trolleybus-Stromverteilung |
Ein einzelnes Burn-in-Schrank 500W*32 Sätze/0,85=20KW, der gemessene Leistungsgrad wird bei 85% berechnet |
| Art und Weise der Kontrolle |
Die elektrische Steuerung beinhaltet eine manuelle/automatische Schaltung und wird vom Computer in Echtzeit überwacht, wenn sie verbrannt wird.Die elektrische Steuerungskabine kann die automatische Schaltfunktion der Wechselstromspannung erweitern |
| Sicherheitsschutz |
Sicherung gegen Erdung der Ausrüstung, Schutz gegen Leckage, automatischer Abschaltung des Rauchmelders usw. |
