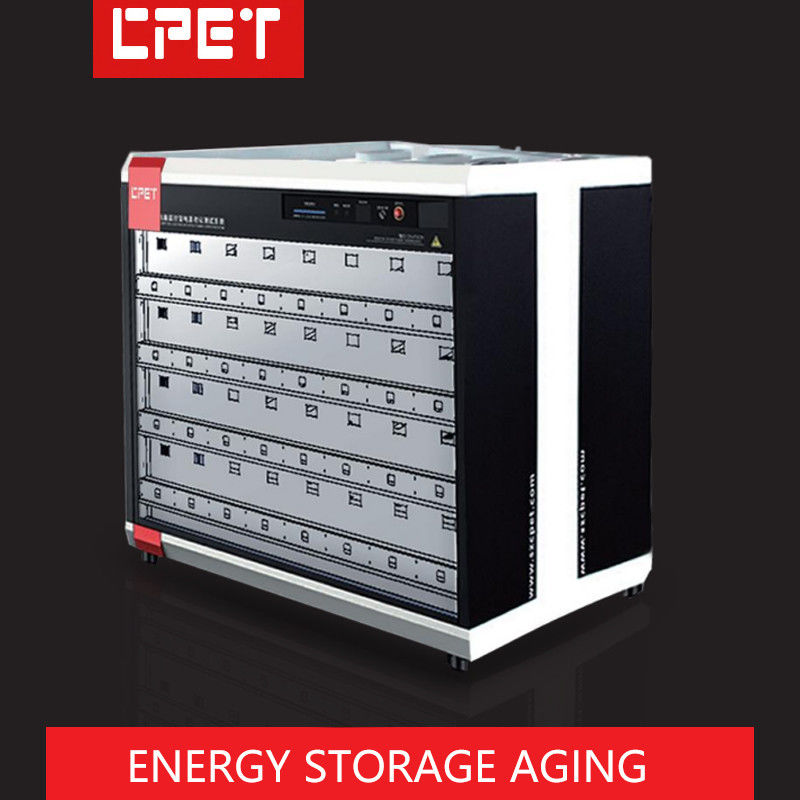

Verbrennungsschrankstruktur
und Verbrennungsmenge
Planung |
Größe des Trolleys (mm) |
L2050*W880*H2050mm (Größe eines einzelnen Brennschranks) |
| Anzahl der Trolleyschichten |
4 Schichten, Produktflächentiefe 400 mm (12 Einschmelzstellen pro Schicht) |
| Trolleybushöhe |
350 mm |
| Material der Trolleybuskonstruktion/Aussehfarbe |
20,0 mm dickes kaltgewalztes Blatt, computerweiß |
| Verfahren zur Kühlung der Lastfläche |
Oberer Turbinenabgasventilator Oberreihentyp (einfache Steuerung der Umgebungstemperatur) |
| Schichtisolierung und antistatische Methode |
Epoxydämmplatten mit Wärmeabflusslöchern auf der Oberfläche |
| Gesamtstruktur des Verbrennungsraums |
Adoptieren Sie mobilen Burn-in Split-Schrank; schönes Aussehen und leicht zu bewegen und zu kombinieren |
Einführung in Energie
Wiederherstellungsmodul
Konfiguration, Leistung
der geprüften Leistung
Versorgung und Burn-in
Anzahl |
Steuerungsmethode für das Energierückgewinnungsmodul |
Kommunikationsmodus RS485, Kommunikationsmodus RS232 für den oberen Computer |
| Modell des Energieverbrauchsmoduls installieren |
CP8118 |
| Anzahl der installierten Energieverbrauchsmodule |
8 Sätze von 8CH-Modulen pro Schicht, 32 Sätze von Burn-in-Schrank müssen installiert werden |
| Modell für die Energierückgewinnung installieren |
CP8506 +CP5302 |
| Methode zur Isolierung des Energierückgewinnungsmoduls |
Elektronischer Lastmodulkanal übernimmt photoelektrische Isolierung (Kommunikations- und Stromversorgungsolierung) |
| Anzahl der installierten Energierückgewinnungsmodule |
4 Sätze von 8CH-Energiewiederherstellungsmodulen pro Etage, 8 Sätze des gesamten Burn-in-Schranks müssen installiert werden, 6 Sätze von 5KW-einphasigen netzgebundenen Wechselrichtermodulen sind installiert |
| Entwurfsrahmen für die Modulenergiewiederherstellung |
Keine Relais, langlebiges Design (unabhängige Rechte an geistigem Eigentum) |
| Anzahl der Verbrennungsprodukte im gesamten Schrank |
Einfach-Schrank Brennen in 8 Gleichstrom-Ausgang (50W/100V/5A) Wechselstrom-Ausgang (220V/500W) unter 32 Energiespeichern |
Einführung von Elektro
Steuerung und Temperatur
Steuervorrichtung für die Leistung
Brennschrank |
Verkabelung |
Kunden angegebene Schnittstelle; Eingabeanschluss ist eine Steckdose |
| Funktionstasten der Tabelle |
Anzeige der Eingangsspannung Wechselstrom, Startschalter, Notstoppschalter |
| Leistungsverteilung und Steuerungsmodus der Trolleybus |
380 V dreiphasige Fünf-Leiter-Stromverteilung; Computerüberwachung und automatische elektrische Steuerung |
| Trolleybus-Stromverteilung |
Ein einzelnes Burn-in-Schrank 500W*32 Sätze/0,85·20KW, der gemessene Leistungsgrad wird bei 85% berechnet |
| Art und Weise der Kontrolle |
Die elektrische Steuerung beinhaltet eine manuelle/automatische Schaltung und wird vom Computer in Echtzeit überwacht, wenn sie verbrannt wird.Die elektrische Steuerungskabine kann die automatische Schaltfunktion der Wechselstromspannung erweitern |
| Sicherheitsschutz |
Sicherung gegen Erdung der Ausrüstung, Schutz gegen Leckage, automatischer Abschaltung des Rauchmelders usw. |
Einführung in die
Hauptfunktionen der
das System |
Anwendbar auf Energiespeicher, Stromwandler, Wechselrichter, Regurgitator, Wandler, medizinische Stromversorgung usw. |
| Freie Konfiguration von selbst entwickelter spezieller Überwachungssoftware für Stromverbrennung, mit unabhängigen Rechten an geistigem Eigentum und ohne rechtliche Risiken |
| Verwendung eines programmierbaren elektronischen Lastmoduls zur Überwachung der Ausgangsspannungs-, Strom- und Leistungsparameter |
| Dedicated Monitoring Software für Burn-in genießt kostenlosen Endupgrade-Service, leistungsstarke Erweiterungsfunktion, die wiederholte Investition in Ausrüstung sparen |
Verbrennungsparameter, Zeiteinstellung, Ein-/Aus-Sequenzbearbeitung (Prüfung des Prüfprodukts eingeschaltet und ausgeschaltet), Unterstützung des automatischen Spannungswechsels, Last
Umwandlung und andere Funktionen können programmiert werden (Burn-in-Parameter können in einem festen Zeitraum automatisch gewechselt werden) |
| Die Funktion des automatischen Abschaltens der Stromversorgung am Ende der Verbrennung der getesteten Stromversorgung ist bequem für unbeaufsichtigte |
Der Computer zeigt automatisch die Qualität des getesteten Stromversorgungsprodukts an, und mehrere Fenster im Fenster sind bequem für zentralisierte
Management, wodurch die Betreiber sparen und die Produktionseffizienz verbessert wird |
| Der Computer kann den Burn-in-Datenbericht der getesteten Stromversorgung speichern, die Prozessparameter der getesteten Stromversorgung sind leicht zu verfolgen |
| RS232 bis RS485 übernimmt einen photoelektrischen Isolationsumrichter, um die Zuverlässigkeit der Kommunikation zu verbessern und Blitzschäden an Geräten zu verhindern |
| Jeder Computer kann 18 Geräte gleichzeitig überwachen (jeder serielle Port kann sich mit 63 Slaves verbinden und jeder Computer unterstützt bis zu 18 serielle Ports) |
| Die Power-Burn-in-Monitoring-Software hat eine eingebaute Hilfe-Datei, die bequem für die Lösung von Betrieb Fragen sofort |
