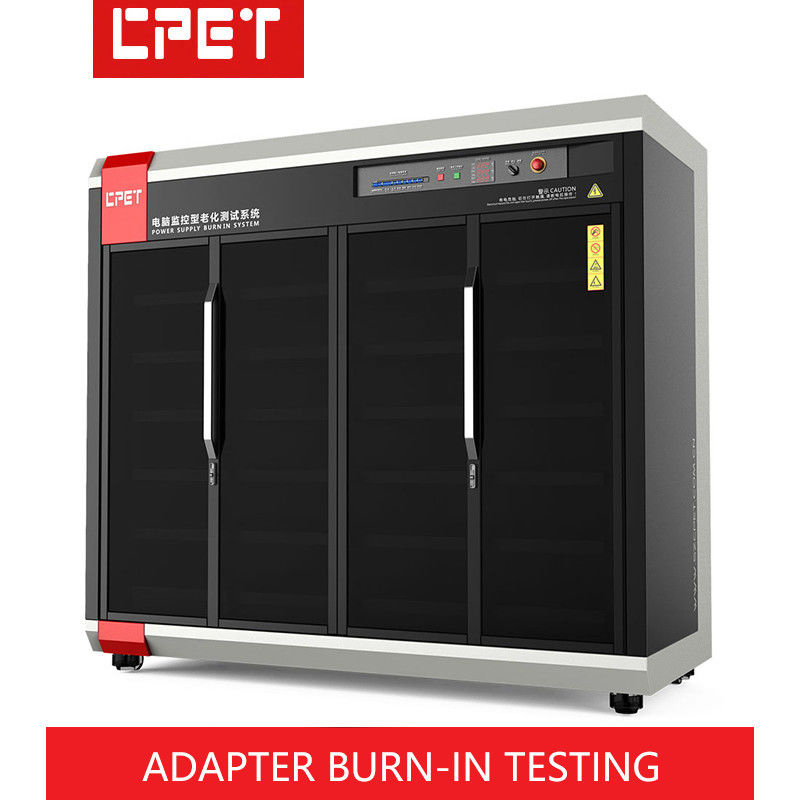

Verbrennung eines industriellen Hochleistungsladeadapters in der Prüfstelle

Jede Schicht ist eine DC-48-Stromversorgung (-48V Spannungsbereich 38,5 ~ 72V, und es gibt wiederholte Ein- und Ausgangseingänge, es wird empfohlen, dass die Energie zurück in den Wechselstrom dreiphasig gespeist wird)

Jede Schicht ist mit einem Kontaktor ausgestattet (1 Kontaktor kann nicht dem Durchfluss entsprechen, alle 3 Stationen ein Kontaktor),Das Einlagemodul wird durch die Fernbedienung über den Kontaktor zum Einschalten und Ausschalten gesteuert, wiederholt der Kontaktor 200ms Zyklus unter dem maximalen Stromfluss Es kann nicht ungültig sein nach 10000 Trennung

Bei voller Leistung darf der Kabeldurchfluss nicht überschritten werden, und die Kabelwahl muss den hohen Temperaturanforderungen von 105 °C und mehr entsprechen.

Der Kupferdraht an der Eingangsseite wird geleitet, der Kupferdraht garantiert den Stromfluss bei voller Last,der maximale Eingangsstrom eines einzelnen getesteten Moduls beträgt 50A

Jede Schicht bietet 12 Hilfsquellen-Schnittstellen mit einer Ausgangsspannung von 12 V und einem Strom von 2 A oder mehr.Die Hilfsquellen sind voneinander isoliert, um das Monitoring-Board und Huawei-Ventilatoren mit Strom zu versorgen.Die Hilfsquelle wird nicht durch den Eingangskontakter jeder Schicht abgeschaltet

1500W @ 120A, die aktuelle Einstellgenauigkeit beträgt ± 3%, der Mindestlaststrom beträgt 0,5A, jeder Kanal kann den Laststrom unabhängig steuern, und der Last-CC-Modus ist auf
Mindestschritt von 0,1 A

Jeder Prüfplatz muss mit einem Paar Endgeräten ausgestattet sein, jede Station ist mit 8 Ausgangsendgeräten (positiv und negativ) ausgestattet, der Endstrom ≥ 20A

Der interne Betriebstemperaturbereich des Verbrennungsschranks beträgt Raumtemperatur ~ 70 Grad, und die Zeit für die Erwärmung bis zu 70 Grad beträgt nicht mehr als 30 Minuten.Jede Temperatur im Betriebstemperaturbereich kann lange arbeitenEs gibt eine Temperaturkontrolle Zone auf jeder beiden Etage, die Temperatur jeder Kontrollzone wird separat gesteuert, und die Temperatur Abweichung ist +/- 3 Grad
