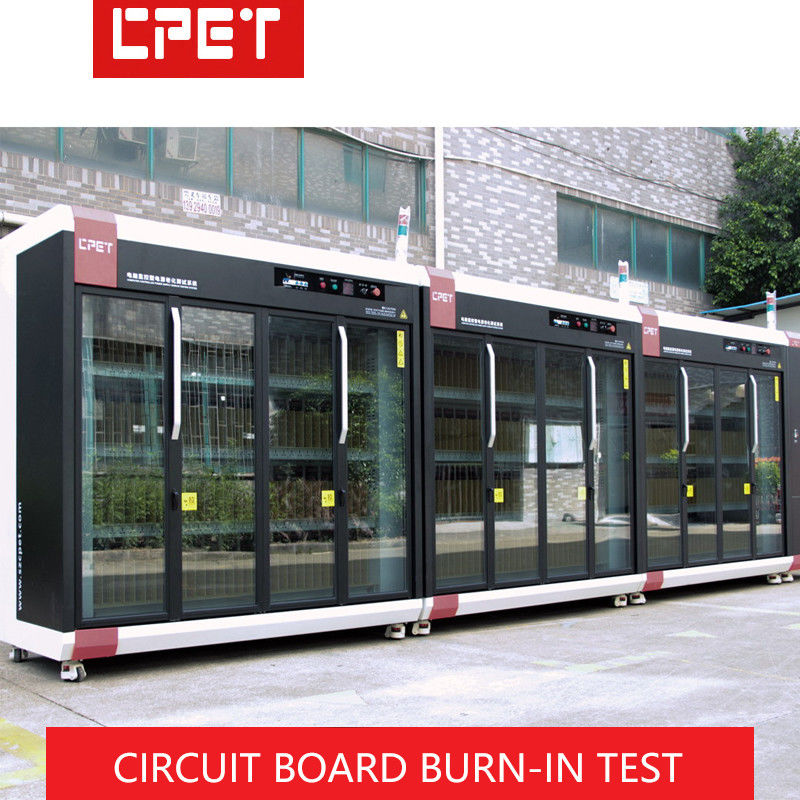

Brennschrank
Struktur und
Verbrennungsmenge
Planung |
Größe des Trolleys (mm) |
L2050*W1250*H2050mm (Größe eines einzelnen Brennschranks) |
| Anzahl der Trolleyschichten |
4 Schichten, Produktflächentiefe 400 mm (6 Einschmelzstellen pro Schicht) |
| Trolleybushöhe |
175 mm |
| Baustoff für Trolleys |
2mit einer Dicke von 0,0 mm, |
| Verfahren zur Kühlung der Lastfläche |
Oberer Turbinenabgasventilator Oberreihentyp (einfache Steuerung der Umgebungstemperatur)
|
| Schichtisolierung und antistatische Methode |
Epoxydämmplatten mit Wärmeabflusslöchern auf der Oberfläche
|
| Gesamtstruktur des Verbrennungsraums |
Adoptieren Sie mobilen Burn-in Split-Schrank; schönes Aussehen und leicht zu bewegen und zu kombinieren
|
Einführung in Energie
Wiederherstellungsmodul
Konfiguration, Leistung
der geprüften Leistung
Versorgung und Burn-in
Anzahl |
Steuerungsmodus des Energierückgewinnungsmoduls |
RS485-Kommunikationsmodus, der obere Computer verwendet den RS232-Kommunikationsmodus
|
| Kapazität für Gleichstromversorgung |
10-100Vdc/1-30A/3kW (verstellbare Spannung und Strom) |
| Elektronischer Belastungsmodul-Isoliermodus |
Elektronischer Lastmodulkanal übernimmt photoelektrische Isolierung (Kommunikations- und Stromversorgungsolierung)
|
| Elektronische Tragfähigkeit |
8 Kanäle 1-400Vdc/10A/150W (Unterstützung QC3.0/PD3.1), 4 Kanäle 3-60VDC /40A/500W
|
| Anzahl der installierten elektronischen Ladungen |
1. Ein einzelner Einbrennschrank ist mit CP8104/48 Satzen konfiguriert; 2. Ein einzelner Einbrennschrank ist mit CP8512/24 Satzen konfiguriert;
|
| Anzahl der Verbrennungsprodukte im gesamten Schrank |
48 BMS-Steuerungen von weniger als 3,2 kW in einem Schrank
|
elektrische Steuerung
und Temperatur
Steuervorrichtung für
Leistung Verbrennung
Schrank |
Verkabelung |
Kunden angegebene Schnittstelle; Eingabeanschluss ist eine Steckdose |
| Funktionstasten der Tabelle |
Anzeige der Eingangsspannung Wechselstrom, Startschalter, Notstoppschalter
|
Stromverteilung und -steuerung für Trolleys
Modus |
380 V dreiphasige Fünftrahtverteilung; Computerüberwachung und automatische elektrische Steuerung
|
| Trolleybus-Stromverteilung |
Ein einzelner Brennschrank beträgt 3000W*8/0,85≈23KW und der gemessene Leistungsgrad wird als 85% berechnet. |
| Art und Weise der Kontrolle |
Die elektrische Steuerung beinhaltet eine manuelle/automatische Schaltung, die beim Einschalten in Echtzeit vom Computer überwacht wird.Das elektrische Steuerfach kann die automatische Schaltfunktion der Wechselstromspannung erweitern
|
| Sicherheitsschutz |
Sicherung gegen Erdung der Ausrüstung, Schutz gegen Leckage, Schutz gegen automatisches Ausschalten des Rauchmelders usw.
|
Einführung in die
Hauptfunktionen der
das System |
Freie Konfiguration von selbst entwickelter spezieller Überwachungssoftware für Stromverbrennung, mit unabhängigen Rechten an geistigem Eigentum und ohne rechtliche Risiken
|
|
Die Funktion des automatischen Abschaltens der Stromversorgung am Ende der Verbrennung der getesteten Stromversorgung ist bequem für unbeaufsichtigte
|
|
he Burn-in-Datenbericht der getesteten Stromversorgung, die Prozessparameter der getesteten Stromversorgung sind leicht nachvollziehbar; darüber hinaus verfügt es über Barcode-Scannen und unterstützt das Hochladen des MES-Systems
|
|
Die Power-Burn-in-Monitoring-Software hat eine eingebaute Hilfe-Datei, die bequem für die Lösung von Betrieb Fragen sofort
|
