| 1 |

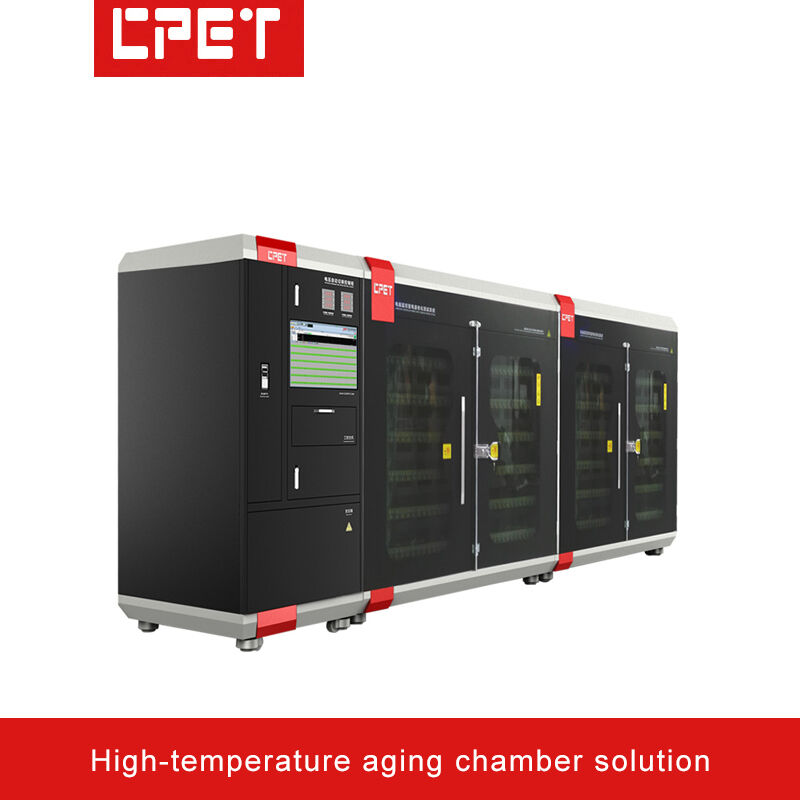

Einführung in die elektrischen Steuerungs- und Temperaturkontrollgeräte der Power-Aging-Bank: |
| A |
LKW-Abmessungen |
L1840*B1220*H1600mm, mit 60 Produktpositionen. (Größen können je nach Bedarf angepasst werden) |
| B |
Anzahl der Fahrzeugstufen: |
5 |
| C |
Bodenhöhe und Breite der Fahrzeugplattform: |
Die Höhe der Produktschicht beträgt 170 mm |
| D |
Wärmeableitungsmethode: |
Oberer Turbinen-Abluftventilator, oben montiert (zur bequemen Steuerung der Umgebungstemperatur) |
| E |
Material der LKW-Struktur: |
Kaltgewalztes Blech, neues Erscheinungsbild im Industriedesign |
| F |
Zwischenschichtisolierung und antistatische Methoden: |
Das Regal ist 400 mm breit und hat Löcher zur Wärmeableitung auf seiner Oberfläche |
| G |
Form der Panelstruktur: |
Der Testbereich ist vom elektronischen Steuerbereich isoliert |
| H |
Struktur der sichtbaren Schiebetür aus Aluminiumlegierung: |
Der Produktbereich verfügt über eine geschlossene und faltbare doppellagige Isolierglastür. |
| ICH |
Andere: |
Der Produktbereich Alterungsschrank ist mit einem Rauchmelder ausgestattet |
| 2 |
Einführung in die Konfiguration des Steuermoduls, die Leistung des getesteten Produkts und die Alterungsmenge: |
| A |
Kommunikationssteuerungsmethode: |
RS485-Kommunikationsmethode, oberer Computer RS232-Kommunikationsmethode |
| B |
Modell des Steuermoduls: |
SPS + Touchscreen-Steuerungsmethode |
| C |
Stromversorgungsmethode: |
Auf jeder Etage ist ein 12V60A-Netzteil installiert, auf 5 Etagen gibt es insgesamt 5 Netzteile |
| D |
Produktkommunikationsmodul: |
NEIN |
| E |
Konfiguration der Alterungsmenge: |
Jede Schicht kann 12 Produkte aufnehmen. Ein komplettes Fahrzeug kann 60 Produkte auf 5 Ebenen verbauen; Die Produkte werden in 3 Spalten auf jeder Ebene platziert |
| 3 |
Einführung in die elektrischen Steuerungs- und Temperaturkontrollgeräte der Power-Aging-Bank: |
| A |
Verbindungsmethode: |
Das Produkt wird ausschließlich mit Gleichstrom betrieben. Jede Einheit ist mit einer 12-V-4,5-A-Stromversorgung ausgestattet. Für den Anschluss ist der Alterungsschrank mit einem Schnellkupplungs-Oberteil ausgestattet. |
| B |
Bedienfeld-Funktionstasten: |
Eingangs-Wechselspannungsanzeige, Startschalter, Not-Aus-Schalter |
| C |
Genauigkeit der Produktzonentemperaturregelung: |
Der Produktbereich ist umschlossen und mit Isolierglastüren ausgestattet. Der Temperaturregelbereich liegt zwischen 50 und 85 Grad Celsius, wobei die maximale Temperatur 90 Grad nicht überschreitet. Die Temperaturgleichmäßigkeit liegt innerhalb von ±3 Grad. Die Zeit für den Temperaturanstieg von Raumtemperatur auf 85 Grad beträgt weniger als 25 Minuten |
| D |
Prinzip der Temperaturregelung der Produktzone: |
Niedertemperaturheizung, Übertemperatur der Abluft |
| E |
Methode zur Stromverteilung und Steuerung des LKW: |
380-V-Dreiphasen-Fünfleiter-Stromverteilung, Computerüberwachung und manuelle elektrische Steuerung. Die Alterungszeit kann vom Benutzer in Minuten eingestellt werden |
| F |
Kapazität der LKW-Stromversorgung: |
30 W * 80 Einheiten / 0,8 ≈ 3,0 kW. Der Wirkungsgrad des getesteten Netzteils wird mit 80 % berechnet. Die Stromversorgung für Alterungsschrank, Abluftventilator, Heizung usw. ist auf 13 kW eingestellt; Der tatsächliche Stromverbrauch beträgt ca. 18 kW |
| G |
Kontrollmethode: |
Die elektronische Steuerung kann zwischen manuellem und automatischem Modus umgeschaltet werden. Die Alterungszeit unterstützt feste Modi von 1,5H/2H/4H/6H/12H. Es unterstützt auch die manuelle Moduseinstellung, z. B. 2 Stunden und 10 Minuten. |
| H |
Sicherheitsschutz: |
Geräteerdungsschutz, Leckageschalterschutz, automatischer Abschaltschutz bei Rauchalarm und die Tür kann nur geöffnet werden, wenn die Temperatur ein bestimmtes Niveau erreicht – all dies sind Sicherheitsmaßnahmen |
| 4 |
Einführung in die Hauptfunktionen des Systems: |
| A |
Geeignet für die Alterung von Präzisionskomponenten wie BMS-Controllern, Radarcontrollern und Kameras |
| B |
Die professionelle Entwicklung und Konfiguration dedizierter Überwachungssoftware kann durchgeführt werden. Es verfügt über unabhängige geistige Eigentumsrechte und keine rechtlichen Risiken |
| C |
Die alterungsspezifische Überwachungssoftware verfügt über einen lebenslangen kostenlosen Upgrade-Service und ihre Skalierbarkeitsfunktionen sind leistungsstark und sparen Geräteinvestitionen für den wiederholten Einsatz |
| D |
Alterungsparameter, Zeiteinstellungen, Bearbeitung der EIN/AUS-Sequenz (zum Testen des Ein-/Ausschaltens des getesteten Produkts), Unterstützung für automatische Spannungsumschaltung, Lasttransformation und andere Funktionen sind programmierbar |
| E |
Die automatische Abschaltfunktion für die Alterung des getesteten Netzteils schaltet den Strom automatisch ab, wenn der Alterungsprozess abgeschlossen ist, was einen unbeaufsichtigten Betrieb erleichtert. |
| F |
Die RS232-zu-RS485-Umwandlung nutzt einen optischen Isolationskonverter, um die Kommunikationszuverlässigkeit zu erhöhen und Geräteschäden durch Blitzeinschläge zu verhindern |
| G |
Die Software zur Überwachung der Alterung von Stromversorgungen verfügt über ein integriertes Hilfedokument, das eine schnelle Lösung etwaiger betrieblicher Fragen erleichtert |
| H |
Die Alterungsparameter können für das gesamte Fahrzeug, die gesamte Schicht oder einzelne Produkte eingestellt werden |
| ICH |
Der Computer zeigt automatisch die Qualität der getesteten Stromversorgungsprodukte an. Das Multi-Screen-Design des Fahrzeugs erleichtert die zentrale Verwaltung, spart dem Bediener Zeit und verbessert die Produktionseffizienz |
