| 1 |

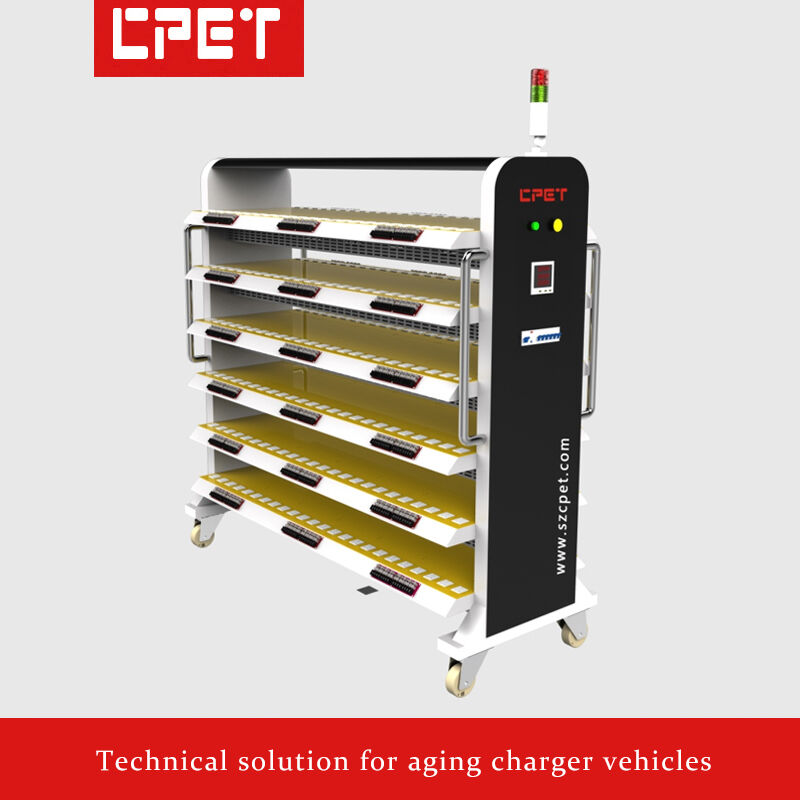

Kurze Einführung in das Erscheinungsbild und die Struktur des Stromalterungswagens: |
| A |
Größe des Wagens (mm): |
L1820*B660*H1670mm |
| B |
Anzahl der Ebenen: |
6 |
| C |
Höhe: |
195mm |
| D |
Material: |
Kaltgewalztes Blech |
| E |
Wärmeableitungsmethode für den Lastbereich: |
Obenliegender Turbinen-Abluftventilator mit oberer Abluft (bequem für die Umgebungsregelung) |
| F |
Zwischenschichtisolations- und Antistatikmethoden: |
Epoxid-Isolierplatte mit Wärmeableitungslöchern auf der Oberfläche |
| G |
Form der Schichtplattenstruktur: |
Beidseitiger Betrieb, mit der elektronischen Last in der Mitte |
| 2 |
Einführung in die Konfiguration von elektronischen Lastmodulen, die Leistung des getesteten Netzteils und die Anzahl der Alterungspunkte: |
| A |
Steuerungsmodus des elektronischen Lastmoduls: |
RS485-Kommunikationsmodus, RS232-Kommunikationsmodus des oberen Computers |
| B |
Installationsmodell des elektronischen Lastmoduls: |
CP8118 (2-100V, 0,05-5A/CH) |
| C |
Isolationsmodus des elektronischen Lastmoduls: |
Der Kanal des elektronischen Lastmoduls verwendet photoelektrische Isolierung (Kommunikations- und Stromversorgungsisolierung). |
| D |
Anzahl der installierten elektronischen Lastmodule: |
Sechs Einheiten sind auf jeder Etage des mittleren Lastbereichs installiert, insgesamt sechs Etagen, mit 36 Einheiten auf dem gesamten Fahrzeug |
| E |
Lademodus der elektronischen Last: |
CC/CV-Modus: Im CC-Modus können Kanäle parallel geschaltet werden |
| F |
Designarchitektur der elektronischen Last: |
Keine Elektrolytkondensatoren, keine Relais, langlebiges Design (mit unabhängigen Rechten an geistigem Eigentum) |
| G |
Anzahl der Kanäle des elektronischen Lastmoduls: |
8CH (8 Kanäle) |
| H |
Nennleistung pro Durchgang des Lastmoduls: |
Die Leistung des getesteten Netzteils von 50W/CH pro Kanal liegt unter 50W |
| I |
Anzahl der parallel geschalteten Dual-Channel-Alterungsprodukte: |
Netzteil von 100W oder weniger 144 Bits |
| 3 |
Einführung in die elektronischen Steuerungs- und Temperaturregelungseinrichtungen des Stromalterungswagens: |
| A |
Verkabelungsmethode: |
Der AC-Eingang ist eine Steckdose, und die DC-Adapterplatine ist eine DC-Buchse + Klemmenblock |
| B |
Bedienfeld-Funktionstasten: |
Eingangs-AC-Spannungsanzeige, Startschalter, Not-Aus-Schalter |
| C |
Temperaturregelgenauigkeit im Produktbereich: |
NEIN |
| D |
Prinzip der Temperaturregelung im Produktbereich: |
NEIN |
| E |
Stromverteilungs- und Steuerungsmethoden für Wagen: |
220V Drehstrom-Fünf-Leiter-Stromverteilung; Computerüberwachung und manuelle elektronische Steuerung |
| F |
Verteilungsleistung des Wagens: |
50W*288 Einheiten /0,80=22KW. Der Wirkungsgrad des getesteten Netzteils wird mit 80% berechnet |
| G |
Steuerungsmodus: |
Das elektronische Steuerungssystem verfügt über manuelle/automatische Umschaltung und wird während der Alterung in Echtzeit vom Computer überwacht |
| I |
Sicherheitsschutz: |
Geräteerdungsschutz, Fehlerstromschutzschalter, Rauchmelder und automatische Abschaltungsschutz usw. |
| 4 |
Einführung in die Hauptfunktionen des Systems: |
| A |
Anwendbar für die Alterung von Netzteilen wie Ladegeräten und Adaptern |
| B |
Freie Konfiguration von selbst entwickelter Überwachungssoftware für die Stromalterung, mit unabhängigen Rechten an geistigem Eigentum und ohne rechtliche Risiken |
| C |
Die Ausgangsspannungs-, Strom- und Leistungsparameter werden mithilfe programmierbarer elektronischer Lastmodule überwacht |
| D |
Die spezifische Überwachungssoftware für die Alterung bietet kostenlose Upgrade-Services und verfügt über eine starke Skalierbarkeit, wodurch wiederholte Investitionen in Geräte gespart werden |
| E |
Alterungsparameter können für das gesamte Fahrzeug, die gesamte Ebene und einzelne Produkte eingestellt werden |
| F |
Alterungsparameter, Zeiteinstellung, EIN/AUS-Timing-Bearbeitung (für den Ein-/Aussch-Test des zu prüfenden Produkts), Unterstützung für automatische Spannungswechsel, Lasttransformation und andere Funktionen sind programmierbar |
| G |
Die Funktion des automatischen und regelmäßigen Abschaltens der Stromversorgung nach Abschluss der Alterung des getesteten Netzteils ist praktisch für den unbeaufsichtigten Betrieb |
| H |
Der Computer zeigt automatisch die Qualität der getesteten Netzteilprodukte an. Das Fenster zeigt mehrere Fahrzeuge für die zentrale Verwaltung, spart Bediener und verbessert die Produktionseffizienz |
| I |
Der Computer kann den Alterungsdatenbericht des getesteten Netzteils speichern, und die Prozessparameter des getesteten Netzteils sind leicht nachvollziehbar. Darüber hinaus verfügt er über Barcode-Scanning und unterstützt den Upload in MES-Systeme |
| J |
RS485 verwendet photoelektrische Isolationswandler, um die Kommunikationszuverlässigkeit zu erhöhen und Schäden an Geräten durch Blitzeinschläge zu verhindern |
| K |
Jeder Computer kann gleichzeitig 18 Geräte überwachen. (Jeder serielle Port kann mit 63 Slave-Geräten verbunden werden, und jeder Computer unterstützt maximal 18 serielle Ports.) |
| L |
Die Stromalterungsüberwachungssoftware verfügt über integrierte Hilfedokumentation, die eine sofortige Lösung von Bedienungsfragen ermöglicht |
