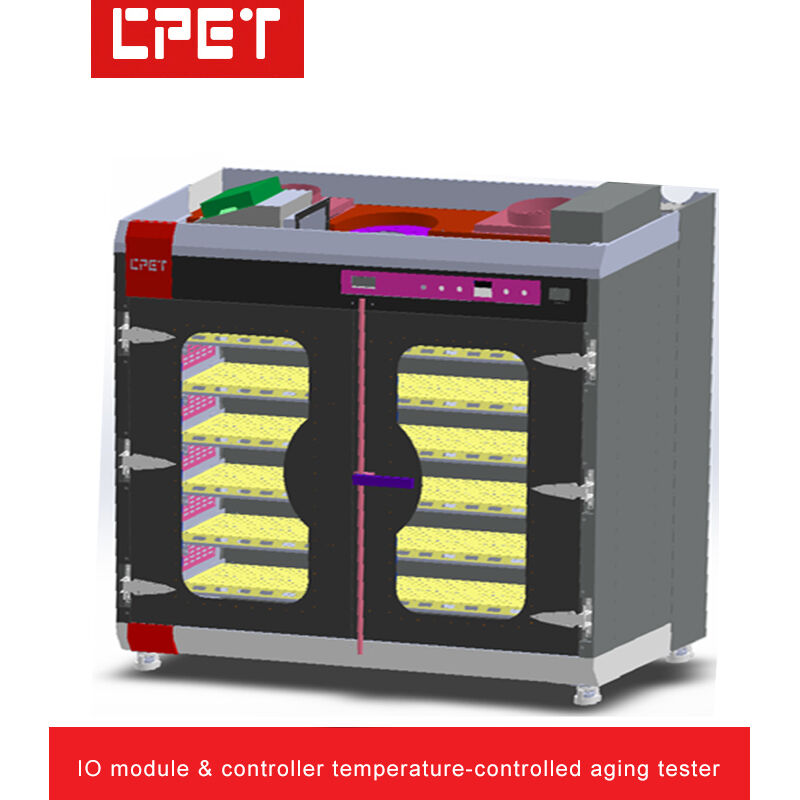

| 1 | Übersicht über das Erscheinungsbild und die Struktur des Alterungsschranks: |
| A | Anzahl der gealterten Produkte: | Jeder Alterungsschrank kann 24 Stück Produkte mit 4-16 Kanalausgängen, 12 Stück Produkte mit 17-32 Kanalausgängen (2 Ausgangskanäle parallel) altern lassen |
| B | Abmessungen der Ausrüstung (mm): | Einzelner Alterungsschrank: L2050mm x B1200mm x H2200mm (geschätzt, tatsächliche Abmessungen gemäß Designanforderungen). Steuerschrank: L860mm x B880mm x H1900mm |
|
|
| C | Anzahl der Wagen-Schichten: | 6 Schichten, 4 Stück Produkte pro Schicht |
| D | Höhe und Breite der Wagen-Schichten: | Schichtbreite 320 mm, Höhe 170 mm |
| E | Material der Wagen-Struktur: | 2,0 mm dicke kaltgewalzte Stahlplatte, Referenz für industrielles Design |
| F | Kühlmethode des Lastbereichs: | Oberer Hochtemperatur-Abluftventilator, Ablufttyp von oben |
| G | Zwischenschicht-Isolations- und Antistatik-Methode: | Epoxidlaminat mit Kühlöffnungen |
| H | Typ der Wagen-Struktur: | Last im Produktbereich platziert, Vorder-Rück-Trennung |
| I | Temperaturkontrollstruktur: | Produktbereich temperaturkontrolliert, Niedertemperaturheizung, Übertemperaturabluft |
| 2 | Projekteinführung |
| A | Modul-Steuerungsmethode: | RS485-Kommunikation, Host-PC RS232-Kommunikation |
| B | Installierte ERS-Last: | 3-120V/0,2-10A/150W/8CH (siehe Spezifikationen für Details) |
| C | Isolationsmethode des Energierückgewinnungsmoduls: | Kanäle des elektronischen Lastmoduls verwenden Optokoppler-Isolation (Kommunikations- und Stromisolation) |
| D | Lademodus des Energierückgewinnungsmoduls: | CC, CV, CR, CP Lastmodi |
| E | Designarchitektur des Energierückgewinnungsmoduls: | Langlebiges Design (eigenes geistiges Eigentum) |
| F | Konfiguration von Last-, Wechselrichter- und DC-programmierbaren Modulen: | CP8530 x 24 (1 Stück Produkt pro 1 Stück Last) / CP5312A x 8 (3 Stück Produkte pro 1 Stück Wechselrichter)
DC programmierbares Modul: 20KW/200A 8-120V x 3 (8 Stück Produkte pro 1 Stück DC programmierbares Modul) |
|
|
| G | Produktkommunikation: | Jedes Produkt ist mit 1 Kanal CAN2.0 ausgestattet |
| H | Energieeinsparungseffizienz: | Ca. 60-80% (abhängig von der Eingangsspannung des Produkts) |
| 3 | Übersicht über die elektrische Steuerung und Temperaturkontrolle des Stromalterungswagens: |
| A | Verkabelungsmethode: | AC-Eingangsstrom mit 15A Industriesteckdosen (8 Stück pro Schicht), DC-Ausgangsklemmen: Bananenstecker (siehe Seite P7 für Details) |
| B | Bedienfeldtasten: | Anzeige der AC-Eingangsspannung und des Stroms, Startschalter, Not-Aus-Schalter |
| C | Temperaturregelgenauigkeit des Produktbereichs: | Temperaturkontrollierte Alterung des Produktbereichs, einstellbar von Umgebungstemperatur +5°C bis 85°C. Temperaturgenauigkeit +/-5°C |
| D | Prinzip der Temperaturregelung im Produktbereich: | Niedertemperaturheizung, Übertemperaturabluft |
| E | Stromverteilungs- und Steuerungsmethode des Wagens: | 380V Drehstrom-Fünf-Leiter-Stromverteilung, PC-Überwachung und manuelle elektrische Steuerung |
| F | Kapazität der Stromverteilung des Wagens: | 150W x 384 Einheiten / 0,8 ~= 72KW, getestete Produkteffizienz berechnet auf 80%, Eigenstromversorgung des Alterungsschranks, Heiz- und Abluftleistung 9KW |
| G | Eingangssteuerungsmethode: | Automatische Programmsteuerung |
| H | Sicherheitsschutz des Alterungsschranks: | Geräteerdungsschutz, Fehlerstromschutzschalter, Rauchmelder |
| I | Konfiguration des Host- und Anzeigegeräts des Steuerschranks: | 1. Industrie-PC: ASUS Industrie-PC, Modell D701MER, CPU I3-14100, RAM 8G DDR5, Speicher 1T HDD + 256G SSD, Betriebssystem WIN11 PRO, Netzteil 180W (ASUS)
2. Anzeige: Acer K222HQL, 21,5 Zoll, Auflösung 1920x1080 LED-Monitor, VGA-Schnittstelle |
|
|
|
|
| 4 | Übersicht über die Hauptfunktionen des Systems: |
| A | Geeignet für die Alterung von Controllern/IO-Modulen, Servernetzteilen, PC-Netzteilen, Adaptern usw. |
| B | Kostenlose proprietäre temperaturkontrollierte Alterungsüberwachungssoftware mit eigenem geistigen Eigentum und ohne rechtliches Risiko |
| C | Programmierbare elektronische Lastmodule überwachen Ausgangsspannung, Strom, Leistung und andere Parameter |
| D | Die Alterungsüberwachungssoftware beinhaltet einen Upgrade-Service, starke Skalierbarkeit spart wiederholte Investitionen in Geräte |
| E | Alterungsparameter, Zeiteinstellung, EIN/AUS-Sequenzbearbeitung (Produkt Ein-/Ausschalten-Test), unterstützt automatische Spannungswechsel, Lasttransformation und andere programmierbare Funktionen |
| F | Automatische zeitgesteuerte Abschaltung nach Abschluss der Alterung, bequem für unbeaufsichtigten Betrieb |
| G | PC zeigt automatisch Bestanden/Nicht bestanden der getesteten Stromprodukte an, Mehrwagen-Fensteransicht für zentrale Verwaltung, spart Bediener und verbessert die Produktionseffizienz |
| H | PC speichert Alterungsdatenberichte, Prozessparameter sind nachvollziehbar; unterstützt auch Barcode-Scanning und MES-System-Upload |
| I | RS232 zu RS485 verwendet optoisolierten Konverter, verbessert die Kommunikationszuverlässigkeit und verhindert Blitzschäden an der Ausrüstung |
| J | Jeder PC (Steuerschrank) kann gleichzeitig mehrere Alterungsschränke überwachen (aktuelles Design: 1 Steuerschrank unterstützt 4 Alterungsschränke) |
| K | Intelligenter Stromzähler, Systemsoftware sammelt und überwacht automatisch die zurückgewonnene Lastenergie, die tatsächlich verbrauchte Energie, den Gesamtstromverbrauch und berechnet automatisch die Wiederherstellungseffizienz |
| L | Unterstützt MES-System-Upload (aktiver Upload), automatische Stationsübergabe, automatischer Upload von Fehlerprotokollen, automatische Abfrage von Alterungsparametern nach Produkt-Barcode |
| M | Stromalterungsüberwachungssoftware mit integrierter Hilfedokumentation für sofortige Bedienungsanleitung |
| N | Eingangsspannung des Alterungsschranks: AC380V Drehstrom. Eingangsspannung des Steuerschranks: AC220V einphasig |
