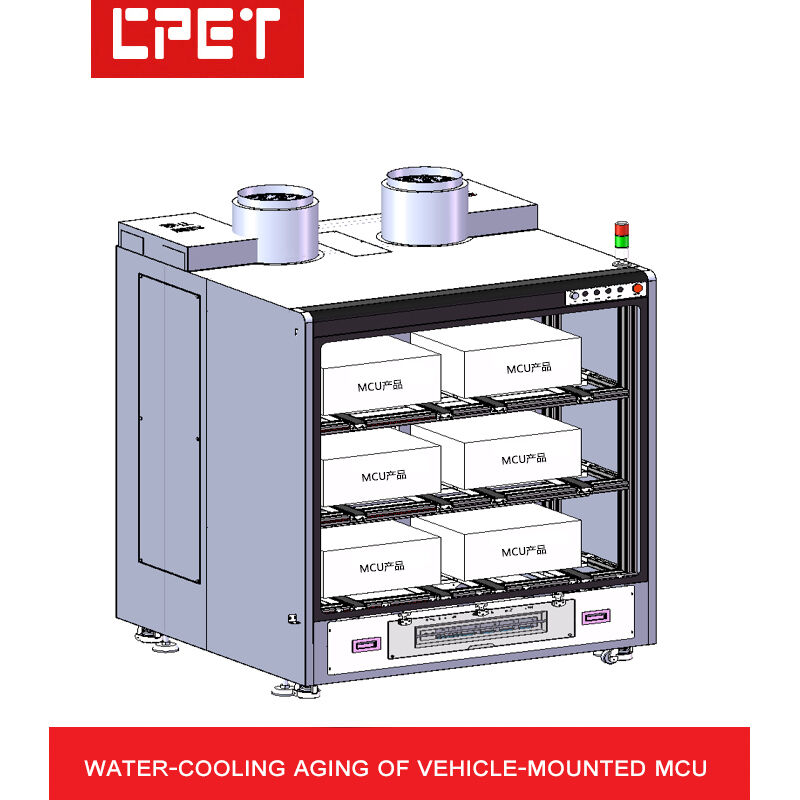

| 1 | Alterungsschrank Aussehen und Struktur |
| A | Maße des Wagens (mm): | Offener Typ: 2+1 Konfiguration, 3200*1600*1890mm (kundenspezifisch auf Anfrage) |
| B | Anzahl der Wagen-Ebenen: | 3 Ebenen für die Produktplatzierung; Lasten entsprechend der Position angeordnet |
| C | Höhe der Wagen-Ebenen: | 350 mm für die Produktplatzierung |
| D | Material der Wagen-Struktur: | 2,0 mm dicke kaltgewalzte Stahlblech |
| E | Wärmeableitung im Lastbereich: | Oben montierter Turbinen-Abluftventilator, aufwärts gerichtet (zur einfachen Steuerung der Umgebungstemperatur) |
| F | Zwischenlagenisolierung & Antistatik: | Blechgehäuse mit Lüftungslöchern an der Oberfläche |
| G | Form der Wagen-Struktur: | Testbereich unten, Lastbereich oben |
| H | Schrankstruktur: | Offener Produktbereich |
| I | Sonstiges: | Rauchmelder im Produktbereich des Alterungsschranks installiert |
| 2 | Modulkonfiguration, getestete Netzteil-Leistung und Alterungsmenge |
| A | Modul-Steuerungsmethode: | CAN- und RS485-Kommunikation; Host-Computer über RS232-Kommunikation |
| B | Installiertes Lastmodul-Modell: | Wassergekühlter Motor |
| C | Netzteilmodul-Modell: | 20KW Ladestation |
| D | Modul-Isolationsmethode: | Elektronische Lastmodulkanäle verwenden Optokoppler-Isolation (Kommunikations- und Stromisolation) |
| E | Modul-Lademodus: | Reaktiver Hochstrommodus |
| F | Modul-Design-Architektur: | Langlebiges Design (eigenes geistiges Eigentum) |
| G | Modul-Mengenkonfiguration: | Jeder Alterungsschrank ist mit 6 Ladestationen, 6 wassergekühlten Motoren, 6 Hilfsnetzteilen und 1 Kommunikationschassis ausgestattet |
| H | Alterungsproduktmenge: | Jeder Alterungsschrank kann 6 Einheiten von 11KW/200-800V MCU-Produkten altern; ein Satz altert 6 Produkte |
| 3 | Alterungsschrank Elektrische Steuerungs- und Temperaturregelungseinrichtungen |
| A | Verkabelungsmethode: | AC/DC-Kommunikation usw., über Übergangskabel und Docking-Anschlüsse mit der Last verbunden (kundenspezifisch nach Kundenwunsch) |
| B | Funktionstasten des Bedienfelds: | Eingangs-AC-Spannungsanzeige, Startschalter, Not-Aus-Schalter |
| C | Temperaturregelgenauigkeit des Produktbereichs: | Keine |
| D | Prinzip der Temperaturregelung im Produktbereich: | Keine |
| E | Stromverteilung und -steuerung des Wagens: | 380V Drehstrom-Fünf-Leiter-Verteilung, Computerüberwachung |
| F | Kapazität der Stromverteilung des Wagens: | 11KW*12 Einheiten/0,8/≈100KW; getestete Netzteil-Effizienz bei 80% berechnet, Alterungsschrank-Netzteil- und Abluftventilator-Leistung 6KW; Energieeinsparungs-Effizienz bei 70% berechnet, tatsächlicher Stromverbrauch ca. 110KW |
| G | Steuerungsmethode: | Elektrische Steuerung beinhaltet manuelle/automatische Umschaltung; Echtzeit-Computerüberwachung während der Alterung |
| H | Sicherheitsschutz: | Geräte-Erdungsschutz, Fehlerstromschutzschalter, automatische Abschaltung durch Rauchmelder usw. |
| I | Konfiguration des Schaltschranks: | Ausgestattet mit Steuerungssystem, Industrie-Host, Display usw. zur Überwachung |
| 4 | Hauptsystemfunktionen |
| A | Anwendbar für die Alterung von MCU-Controllern, VCU-Controllern, DCDC-Wandlern, OBC-Netzteilen und anderen Produkten |
| B | Freie Konfiguration von selbst entwickelter Überwachungssoftware für Stromalterung, mit eigenem geistigem Eigentum und ohne rechtliches Risiko |
| C | Verwendung von programmierbaren elektronischen Lastmodulen zur Überwachung von Ausgangsspannung, Strom, Leistung und anderen Parametern |
| D | Die Alterungs-Überwachungssoftware genießt Upgrade-Service, mit leistungsstarker Skalierbarkeit, was wiederholte Investitionen in Geräte spart |
| E | Alterungsparameter, Zeiteinstellungen, EIN/AUS-Sequenzbearbeitung (Test der Stromversorgung des getesteten Produkts EIN/AUS-Test), Unterstützung für automatische Spannungswechsel, Lastwechsel und andere programmierbare Funktionen |
| F | Automatische zeitgesteuerte Abschaltung der getesteten Stromversorgung nach Abschluss der Alterung, bequem für unbeaufsichtigten Betrieb |
| G | Der Computer zeigt automatisch den Pass/Fail-Status der getesteten Stromversorgungsprodukte an; Multi-Cart-Fenster für zentrale Verwaltung, spart Bediener und verbessert die Produktionseffizienz |
| H | Der Computer kann Alterungsdatenberichte und Prozessparameter der getesteten Stromversorgung für die Rückverfolgbarkeit speichern; unterstützt auch Barcode-Scanning und MES-System-Upload |
| I | RS232 zu RS485 verwendet optoisolierten Konverter, verbessert die Kommunikationszuverlässigkeit und verhindert Blitzschäden an Geräten |
| J | Jeder Computer kann 18 Geräte gleichzeitig überwachen (jeder serielle Port kann 63 Slaves verbinden, jeder Computer unterstützt bis zu 18 serielle Ports) |
| K | Die Stromalterungs-Überwachungssoftware verfügt über integrierte Hilfedokumentation, die eine sofortige Lösung von Bedienungsfragen ermöglicht |
| 5 | Wasserkühlungsparameter und -steuerung |
| A | Anforderungen an Kühlwasserleitungen: | Jeder Alterungsschrank ist in 3 Ebenen unterteilt, jede Einschubebene hat 1 Wassereinlass und 1 Wasserauslass; der Wasserkreislauf jedes Produkts ist unabhängig gesteuert; 3 Ebenen insgesamt 6 Einlässe und 6 Auslässe; 2 Alterungsschränke haben 12 Einlässe und Auslässe |
| B | Wassereinlass und -auslass: | Kundenspezifisch auf Anfrage |
| C | Ventilsteuerungsanforderungen: | Regulierung der Wasserflussgeschwindigkeit automatisch nach Temperatur |
| D | Einlass-Wassertemperaturregelung: | Raumtemperatur bis 85°C |
| E | Wasserdruckregelung: | 0,05-0,15MPa (einstellbar) |
| F | Wasserflussregelung: | 0-15 L/MIN (einstellbar) |
| G | Kühlwärme: | Berechnet mit 2KW Wärmeentwicklung pro Position |
| H | Wasserrohrverbinder: | Jeder Kreislauf verwendet Schnellkupplungsverbinder; Wasser vor dem Trennen des Verbinders ausblasen |
| I | Sicherheitsanforderungen für Wasserkreisläufe: | Wasser-Strom-Trennung; jeder Kreislauf verfügt über Differenzdruckerkennung und Leckerkennung, ausgestattet mit Wassereintauchsensoren. Bei Rohrbrüchen oder Leckagen stoppt die Ausrüstung automatisch die Wasserversorgung und löst einen Alarm aus |
